SciTeeX RME | Lackieranlagen | 3D Zeichnung

Lackieranlage in 3D SciTeeX Lackieranlage: Rolltor / Trennung mit mehreren Toren möglich Obere Beleuchtung Umluft Rohrleitung der Lackieranlage Abluftrohrleitung der Lackieranlage Zuluftfilterdecke der Lackieranlage Servicetür Lackieranlage Wärmegedämmte Wandpaneele beschichtet mit PROTECPEL Seitliche Beleuchtung der Lackieranlage Schaltschrank Abluftfilter für Over Spray mit Gitterrosten Zuluft Aggregat mit Heizung im Leistungsbereich von 25000 bis 50000 m3/h. Heizmedium, Öl, Gas oder Elektrisch
Lackieranlage Abluftaggregat mit Leistungsbereich von 25000 bis 50000 m3/h

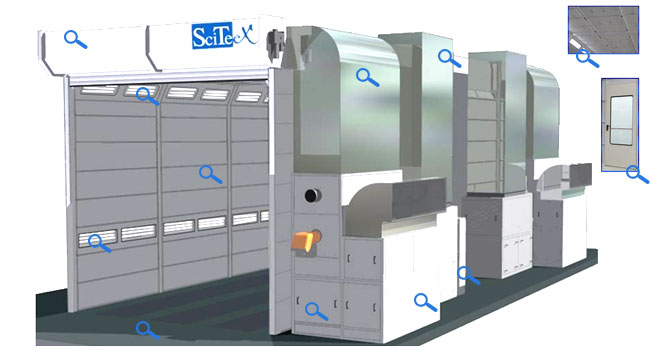

3D-Zeichnung einer SciTeeX RME Lackieranlage:

Um in oben stehender 3D-Zeichnung weitere Informationen zu Maschinen- und Anlagenteilen zu erhalten, überfahren Sie mit der Maus die kleinen Lupen im Bildbereich oder klicken Sie auf eine Lupe für weitere Detail-Bilder !

VENUS Series Lackier- und Trockenanlagen von SciTeeX RME

eignen sich für Industriebetriebe; zum Lackieren von großen, mittleren und kleinen Werkstücken.
Die Anlagen erfüllen folgende Anforderungen:
Technologische (staubfreie) Arbeit, Farbnebelabscheidung, stetige Temperatur beim Lackiervorgang, höhere Temperatur im Trocknungsbetrieb) – Leistungsfähigkeit (unabhängig von Klimabedingungen) Arbeitsschutz (Beleuchtung wie Tageslicht, Brandsicherheitssystem, Lüftungssystem) – ökonomische (Luftrückführung im Trocknungsbetrieb) – Umweltschutz (Entstaubung, reduzierte Lösemittelkonzentration) Platzbedarf (geringste Produktionsfläche).

Lackieranlagen


Kombinierte Lackier- und Trockenanlagen, SciTeeX RME

Um eine wirksame Farbnebelabscheidung zu erreichen sind beim Spritzvorgang in der Lackier- und Trockenanlage entspr. Luftgeschwindigkeiten und laminare Strömung notwendig, damit sich der Farbnebel nicht an den Werkstücken absetzt. Die Luftströmung wirkt sich direkt auf Spritzvorgang, Arbeitssicherheit, Beleuchtung (weiße Wände) und Umweltschutz aus.

Trockenanlagen


Kombinierte Lackier- und Trockenanlagen, SciTeeX RME

Mit der Lackier- und Trockenanlage wird hohe Produktionsleistung erreicht; die lackierten Werkstücke trocknen viel schneller als in der Umgebungstemperatur und können danach z.B. direkt auf ein Transportmittel aufgeladen werden.

... auch kombiniert


Kombinierte Lackier- und Trockenanlagen, SciTeeX RME

Jede der Sektion der Lackier- und Trockenanlage kann separat oder gemeinsam betrieben werden. So kann man sowohl kleine und mittlere als auch große Werkstücke lackieren und auch trocknen.

VENUS Serie - Flyer


Venus Series Flyer, Kombinierte Lackier- und Trockenanlagen, SciTeeX RME

VENUS Serie
Lackier- und Trockenanlagen speziell für Industriebetriebe entwickelt. Laden Sie sich für weitere Informationen unseren VENUS-Flyer herunter !

_Download Venus Flyer (de)

Lackieranlagen Grundriss


Kombinierte Lackier- und Trockenanlagen, SciTeeX RME

Lackier- u. Trockenanlagen
Grundriss mit Schnittdarstellung SciTeeX - Kombinierte Lackier- und Trockenanlagen. Sie können weitere technische Zeichnungen auf Anfrage erhalten.

Lackieranlage 3D-Format


Lackieranlage SciTeeX RME im 3D-Format, Zeichnung

Sehen Sie hier eine SciTeeX Lackieranlage im 3D-Format. Erkunden Sie nun die technischen Details mit vielen Beschreibungen und Bildern der Lackieranlage im 3D-Format !
